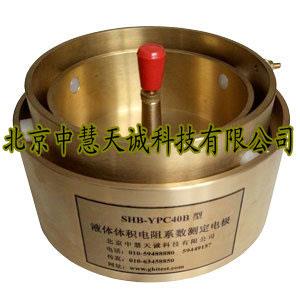

產品簡介： 液體電極是按GB1672-88的要求，是化工、塑料、電纜、油漆等行業測定液體體積電阻系數的裝置。 使用說明： 液體體積電阻系數計算公式如下： ρv=Rv·S/d ρv：體積電阻系數（Ω·m） Rv：體積電阻（Ω） S：測量電極有效面積m2 S=π/4(D1+g）2 D1：測量電極直徑（米） D1=0.12m g：測量電極與環電，雙邊間距（米）g=D2-D1=0.004m d=測量電極與高壓電機底面間隙（即被測液體厚度）d=0.002m 高阻計應滿足下例要求： 1.測試電壓范圍應包括：100V-500V 2.高阻測量范圍應包括：1×10^6Ω~1×10^17Ω 3.阻值大于10^12Ω時，測量誤差應小于±20%，阻值不大于10^12Ω時，測量誤差應小于±10%。 4.輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。 5.測試時試樣及測量導線。 6.儀器應定期進行校驗。 準備工作： 1.取被測液體（如：增塑劑）試樣50ml。 2.試樣應在溫度23±2℃，相對濕度65±5%的條件下處理2小時以上。 測試步驟： 1.測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。 2.測試時對試樣所加電壓為100V-500V的直流電壓。 3.將試樣倒入高壓電極內，使液面剛好和環電極下緣接觸。 4.將放電后的試樣和電極，按高阻計要求接線。 外電極（高壓電極）接高阻計的高壓輸出端。 內電極（測量電極）接高阻計的測量端。 中電極（環電極）接高阻計的接地端。 5.儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗 1分鐘，讀取電阻指示值，然后放電1分鐘，再測試，以二次的算術平均值作為試驗樣品電阻指示值。
|
