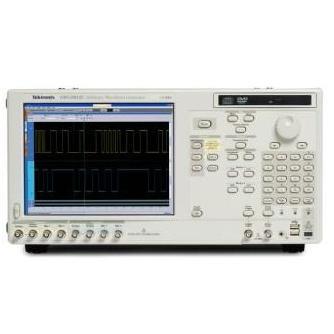

產品介紹： 任意波形函數發生器帶寬：100MHz，，采樣率：1GS/s，輸出幅度：10Vp-p,。具有12種標準波形、任意波形功能以及信號衰減選項，大尺寸顯示屏和25個快捷鍵。 用戶可以選擇12種不同的標準波形。可以以高采樣率生成長度達128K的任意波形。在脈沖波形上，可以%立設置上升沿和下降沿時間。可以將外部信號連接并疊加到輸出信號上。雙通道型號可以生成兩個完，相同或截然不同的信號。，儀器都帶有高度穩定的時基，每年漂移僅±1ppm。 大屏幕一目了然地顯示，相關波形參數和波形圖。這為您信號設置提供了，面的信心，使您能夠把重點放在手邊的任務上。快捷鍵可以直接進入常用函數和參數。通過結構清楚的菜單，可以方便地選擇其它函數和參數。 ，參數： 波形：正弦波，方波，脈沖波，鋸齒波，三角波，Sin(x)/x，指數式增長和衰減，高斯，洛侖茲，半正矢，直流，噪聲 正弦波：1μHz-100MHz 突發模式下的正弦波：1μHz-50MHz 有效，頻率輸出：100MHz 幅度平坦度： <5MHz；±0.15dB 5MHz-20MHz；±0.3dB 20MHz-25MHz；±0.3dB 25MHz-100MHz；±0.5dB 諧波失真： 10Hz-20kHz；<–60dBc 20kHz-1MHz；<–60dBc 1MHz-5MHz；<–50dBc 5MHz-10MHz；<–37dBc 10MHz-25MHz；<–37dBc >25MHz；<–37dBc THD；<0.2% 雜波： 10Hz-1MHz；<–60dBc 1MHz-25MHz；<–50dBc >25MHz；<–50dBc+6dBc/octave 相噪,典型值；20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz 殘余時鐘噪聲；–57dBm 方波 頻率范圍：1μHz-50MHz 上升時間/下降時間：≤5ns 抖動(RMS),典型值：200ps 鋸齒波 頻率范圍：1μHz-1MHz 線性度,典型值：≤0.15%的峰值輸出 對稱性：0.0% - 100.0%. 脈沖波 頻率范圍：1mHz-50MHz 脈寬：8.00ns-999.99s 分辨率：10ps或5位 脈沖周期：0.001%-99.999%(LimitationsofPulseWidthApply) 邊沿跳變時間：5ns-625s 分辨率：10ps或4位 前沿延遲 范圍：(連續模式)：0ps-周期(觸發/選通突發模式)：0ps-周期到[脈寬+0.8*(前沿時間+后沿時間) 分辨率：10ps或8位 過沖,典型值：<5% 抖動(RMS,典型值)：200ps 其它波形 頻率范圍：1μHz-1MHz 噪聲帶寬(-3dB)：100MHz： 噪聲類型：白高斯 DC(into50Ω)：–5V-+5V 任意波形 頻率范圍：1mHz-50MHz 突發模式下的任意波形：1mHz-25MHz 有效模擬帶寬(-3dB)：100MHz 非易失性存儲器：4個波形 存儲器：采樣率：>16K-128K：250MS/s 2-16K：1GS/s 垂直分辨率：14bits 上升時間/下降時間：≤8ns 抖動(rms)：1nsat1GS/s 4nsat250MS/s 幅度,50歐姆負載：20mVp-p-10Vp-p 幅度,開路：40mVp-p-20Vp-p 精度：±(1%的設置+1mV)(1kHz正弦波,0V偏置,>10mVp-p幅度) 分辨率：0.1mVp-p,0.1mVRMS,1mV,0.1dBm或4位 單位：Vp-p,VRMS,dBm(僅正弦波) 輸出阻抗：50Ω 負載阻抗設置：可以選擇：50Ω,1Ω-10.0kΩ高阻抗 (根據選擇的負荷阻抗調節顯示的幅度) 隔離度：，42Vpk到接地 短路保護：與浮動接地相比，信號輸出可以有效%止，短路 外部電壓保護：為%止信號輸出受到外部電壓影響， 應使用熔絲適配器013-0345-00 DC偏置,50歐姆負荷：±5VpkDC DC偏置,開路：±10VpkDC 精度：±(1%of|setting|+5mV+0.5%of幅度(Vp-p)) 分辨率：1mV 預熱時間,典型值：20分鐘 顯示器：AFG3021B:5.6"單色LCD 用戶界面和幫助語言：英語,法語,德語,日語,韓語,簡體中文和 繁體中文,俄語(用戶可以選擇)。 外形尺寸：156.3mm*329.6mm*168.0mm 凈重/毛重：4.5Kg/5.9Kg 工作溫度：0°C-+50°C 非工作溫度：–30°C-+70°C 工作濕度：小于等于40℃:≤80%>+40℃到50℃:≤60%
|
|
