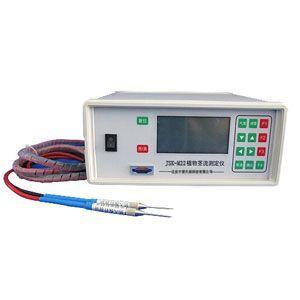

產品簡介： 植物徑流測量儀采用熱消散探針法測量樹干瞬時徑流密度，可長期連續觀測樹木的液流，用于研究樹木和大氣之間的水分交換規律，并以此為觀測手段，長期監測森林系統對環境變化的影響。對于造林綠化、森林管理和林業管理等具有重要的理論指導意義。 工作原理： 植物徑流測量儀采用熱消散探針法（恒定熱流傳感器法）；該測定系統由一對長30mm的熱消散探針組成，安裝時將探針上下相隔10cm-15cm插入樹木的邊材中，上方的探針纏繞電阻絲，直流電加熱，下方探針不加熱，保持與周圍邊材組織的溫度相同，兩探針的溫差變化反應樹木的液流密度。 功能特點： 1.雙探針，配有相應的鉆孔工具； 2.采用熱消散法，可恒溫加熱； 3.可長期連續監測； 4.不銹鋼探針； 5.采用T型熱電偶直接與數據分析儀連接； 6.采用SD卡存儲。 規格參數： 測量指標：瞬時液流密度Js 測量通道：單通道 存儲容量：2GB 采樣間隔：5-99分鐘可調 顯示方式：液晶顯示屏 供電電源：8.4V(也可選用太陽能電池供電) 工作溫度：10℃-60℃ 工作濕度：0-100RH 使用說明： 1.用開孔工具在樹干上鉆孔，然后再將傳感器放入。 2.將加熱插頭和傳感器插頭與主機后面板連接起來。 3.插入SD卡，打開主機電源，設置好相應的采集時間間隔和結束時間，然后開始測量。 4.如長時間測量，請連接外接電源或選配太陽能供電電源。 5.測量結束后進行數據處理，然后關掉主機電源，拆下后面板連線和SD卡，將SD卡內數據導出在計算機上進行分析。 6.清潔主機與傳感器，以便下次使用。 注意事項： 1.請不要帶電插拔SD卡。 2.由于瞬時液流密度Js的結果數值比較小，為便于存儲和查閱數據，實際顯示結果已儀器內放大10萬倍，真實結果需要將實際顯示結果縮小10萬倍。 3.在插入熱流傳感器探針前先鉆孔。 探針安裝： 1.安裝時把探針接觸部分的樹皮去掉，鉆取直徑2mm，深30mm的圓孔，這個過程要注意去樹皮面積要小，圓孔的直徑與孔深要準確。 2.在安裝探針之前，需測定樹干的邊材厚度，邊材的厚度與探針長度的關系一般有3種情況：相等、大于和小于。探針放入樹木的孔深，探針的感溫部分位于邊材的里面。 3.上下探針間的安裝要有距離，大約10-15cm，距離太小，加熱探針加熱時會影響到下探針，距離太大，雖然干擾的機會變小，但可能受到環境溫度梯度變化的影響，同樣會導致測量的誤差。因此應該保持距離短而又不使下探針受到影響。 4.探針的安裝高度則根據不同的研究目的來確定，一般上探針安裝在胸高（1.3m）位置，并根據胸高段的斷面積來計算樹干液流量。需要注意的是不同高度的位置其樹干液流密度是不同的。
|
