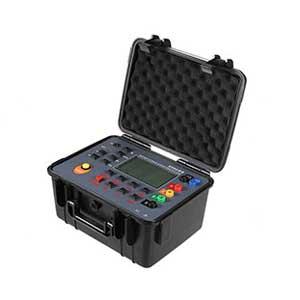

產品介紹： 接地電阻測試儀采用LCD顯示，通過控制4線法、3線法和2線法、選擇法、雙鉗法測量接地電阻測試。利用雙鉗口測量，用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網等。 接地電阻表可檢測接地電阻、土壤電阻率、接地電壓、直流電阻和交流電流。同屏顯示輔助電極的電阻值，判斷由于環境因素帶來的測量誤差，便于測量接地阻值。同時存儲約500組數據，可通過軟件在線監測數據，USB數據連接計算機并具有數值保持及報警提示等功能。 接地電阻測定儀是由主機、軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。 規格參數： 測量功能：接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流 干擾電壓：＜20V 干擾電流：＜2A 測R時電極間距：a＞5d 測ρ時電極間距：a＞20h 工作電源：DC 6V 測量方式：四線、三線法測量、二線、選擇法、雙鉗法測量接地電阻 測量方法：二三四線法測量：測量電流20mA Max 土壤電阻率：四極法 選擇法測量：測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 交流電流：平均值整流(鉗形) 接地電壓：平均值整流(S-ES接口間) 測試電壓波形 正弦波 測試頻率：128Hz 短路測試電流：AC 20mA max 開路測試電壓：AC 28V max 電極間距范圍：1m-100m 顯示模式：LCD顯示 測量指示：測量中LED閃爍指示 測 試 線：4條 電 流 鉗：2把 電流鉗口徑：φ50mm 電流鉗引線：長2m 測量時間：交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻、土壤電阻率：約7秒/次 線路電壓：AC 100V以下測量(接地電壓測量功能不能用于測量商用電) USB接口：具有USB接口，存儲數據可以通過軟件連接電腦 通 訊 線：USB通訊線 數據保持：保持數據時“HOLD”符號指示 數據存儲：約500組 數據查閱：查閱數據時“READ”符號指示 接地測試：具有接地電阻值測試功能，0.00kΩ-30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) 報警功能：測量值大于報警設定值時發出報警提示 電池電壓：電池電量顯示，電池電壓低時提醒充電 自動關機：“APO”指示，開機15分鐘后自動關機 過載保護：測量接地電阻： H-E、S-ES%端口間AC 280V/3秒 絕緣電阻：20MΩ以上(電路與外殼之間500V) 耐壓范圍：AC 3700V/rms(電路與外殼之間) 電磁特性：IEC61326(EMC) 適合標準： IEC61010-1(CAT Ⅲ 300V、CAT IV 150V；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。
|
