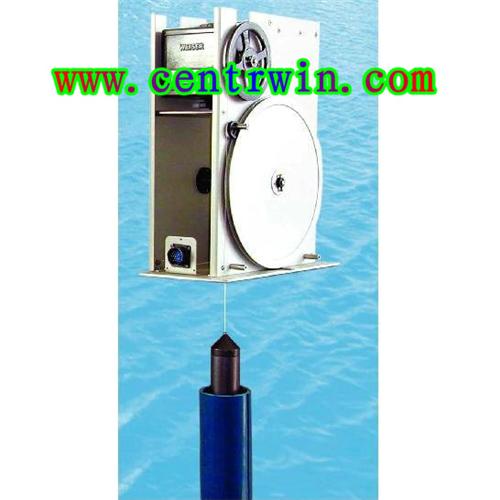

浮子式細井水位計
型號：WS-XWFX-40 |
貨號：ZH8316 |
產品簡介:
本儀器按照，標準GB/T11828.1-2002要求設計、制造，%用于地表水、地下水及大壩測壓管水位測量。
本儀器為單浮子式自收纜水位計（以下稱水位計），水位計工作時井管內只有一根測纜牽動浮子跟蹤水位升降變化，實現水位自動測量。
本型儀器適用于口徑內徑不小于70～150mm、埋深為10～500m范圍的場所使用，并且井管的中軸線，須是直線，井管內壁，須平滑、無凹凸障礙。
本儀器水位編碼器為低轉矩、抗雷擊型（微動開關觸點功率為5A/250V），值編碼器，并采用鍍金%水航空插頭座，儀器性能穩定，，無溫度、時間漂移。
組成及工作原理
本型儀器由水位編碼器、測輪、測纜、浮子及自收纜裝置組成；自收纜裝置由卷?yè)P(yáng)輪、卷?yè)P(yáng)軸、卷?yè)P(yáng)纜、定滑輪組、動滑輪組、重錘、直立支板、底板、%護罩等組成；儀器的水位編碼器安裝在直立支板上，測輪安裝在水位編碼器轉軸上；自收纜裝置的卷?yè)P(yáng)軸安裝在支板上；卷?yè)P(yáng)輪安裝在卷?yè)P(yáng)軸的軸端；動滑輪組安裝在重錘上；定滑輪組通過%自支架安裝于支板上；卷?yè)P(yáng)纜的起始端安裝在卷?yè)P(yáng)軸上，另一端依次繞過定滑輪1、動滑輪1、定滑輪2、動滑輪2后向上穿過支承軸上的安裝孔與支承軸固定；儀器%護罩通過四個固定螺絲釘與底板相連接。測纜纏繞在卷?yè)P(yáng)輪的凹槽中，其引出端沿逆時針?lè)较蚶@經水位輪后向下穿過儀器底板的過線孔與浮子連接；自收纜裝置的作用是產生一個恒力用于拉緊、自動收放測纜，使浮子工作在正常吃水深度上。
其工作原理為：水位靜止時，浮子靜止在水面上，儀器的重錘懸停在對應高度上，編碼器輸出值與水面高度值相對應；當水位下降時，浮子跟隨水位變化沿著井管的中心向下運動，并拉動測纜向下走，帶動測輪逆時針轉動并同時驅動卷?yè)P(yáng)輪、卷?yè)P(yáng)軸順時針轉動，提升重錘到對應高度上，水位編碼器輸出與水位變化量相對應的值；當水位上升時，浮子跟隨水位上升沿著井管的中心向上運動到相應位置，在重錘的作用下，卷?yè)P(yáng)纜驅動卷?yè)P(yáng)軸和卷?yè)P(yáng)輪逆時針旋轉拉直并回收測纜，帶動測輪順時針?lè)较蜣D(zhuǎn)動，使水位編碼器輸出值與水位上升變化量相對應，完成水位自動跟蹤測量。
本儀器水位編碼器輸出碼為格雷碼10～13bit，由多芯航空插頭和電纜連接至外接顯示器或計算機上，可測量10～80m水位變幅。用于地下水水位測量時，當埋深超過80m時，其懸索超長部分須另外加接%輕質懸索。
測井建造要求
測井一般由多節定長鋼管（或工程塑料管、水泥管）連接組合而成，每節井管長度為2～6米長，每節管道的接縫處，須平滑無障礙物，接縫間隙應≤2mm，接縫處內壁高度差應≤1mm，%節井管的幾何中軸線應保持在一條直線上不允許彎曲。
井管口徑尺寸一般不得小于 Φ70㎜，進水口面積約為井口的1/10，%節井管的接縫之間可以不密封。
，參數
水位變幅：0—10m：0-20m；0-30m；0-40m；0-80m
水位編碼器分辨力：1㎝
測量準確度：≤0.2%
浮子直徑：Φ40mm；Φ50mm；Φ100mm可選
輸出信號：格雷碼10～13bit（RS485或4-20mA接口選配）
環境溫度：-10℃～85℃
相對濕度；＜90%(40℃)
|
|
|
